Bagaimana untuk memprogramkan Pusat Pemesinan Menegak Cnc CNC1165?

Hey! Jadi, anda mempunyai Pusat Pemesinan Menegak Cnc CNC1165 atau sedang berfikir untuk mendapatkannya, dan anda tertanya-tanya bagaimana untuk memprogramkan perkara itu. Nah, anda berada di tempat yang betul. Saya daripada pembekal Pusat Pemesinan Menegak Cnc CNC1165, dan saya akan membimbing anda melalui proses pengaturcaraan langkah demi langkah.

Mula-mula, mari kita fahami maksud Pusat Pemesinan Menegak Cnc CNC1165. Budak jahat ini adalah kuasa besar dalam dunia pemesinan. Ia boleh melakukan banyak perkara seperti pengilangan, penggerudian dan membosankan dengan ketepatan tinggi. Dan pengaturcaraan ia adalah kunci untuk membuka potensi penuhnya.

Membiasakan diri dengan Asas

Sebelum anda memulakan pengekodan, anda perlu mengetahui sedikit tentang konsep asas pengaturcaraan CNC. Bahasa yang digunakan untuk kebanyakan mesin CNC, termasuk CNC1165, ialah kod G. G-code adalah seperti bahasa rahsia yang memberitahu mesin apa yang perlu dilakukan. Ia terdiri daripada satu siri arahan yang mengawal perkara seperti pergerakan alat pemotong, kelajuan gelendong dan kadar suapan.

Sebagai contoh, arahan G00 digunakan untuk kedudukan pantas. Ia mengalihkan alat ke lokasi tertentu secepat mungkin. Jika anda ingin mengalihkan alat ke koordinat X, Y dan Z (10, 20, 30), anda akan menulis G00 X10 Y20 Z30. Kemudian terdapat arahan G01, iaitu untuk interpolasi linear. Ia menggerakkan alat dalam garis lurus pada kadar suapan yang ditentukan. Jadi, jika anda ingin mengalihkan alat daripada kedudukan semasanya kepada (10, 20, 30) pada kadar suapan 100 mm/min, anda akan menulis G01 X10 Y20 Z30 F100.

Mencipta Program

Sekarang, mari kita mula membuat program untuk CNC1165. Perkara pertama yang perlu anda lakukan ialah menentukan sistem koordinat kerja anda. Ini seperti menyediakan peta untuk mesin. Sistem koordinat kerja yang paling biasa ialah G54. Anda boleh menyediakannya dengan menulis G54 pada permulaan program anda.

Seterusnya, anda perlu menetapkan kelajuan dan arah gelendong. Perintah S digunakan untuk menetapkan kelajuan gelendong, dan arahan M03 atau M04 digunakan untuk menetapkan arah. M03 adalah untuk putaran mengikut arah jam, dan M04 adalah untuk putaran lawan jam. Jadi, jika anda mahu gelendong berputar pada 1000 RPM mengikut arah jam, anda akan menulis S1000 M03.

Sebaik sahaja anda telah menyediakan asas, tiba masanya untuk mula menulis arahan pemesinan sebenar. Katakan anda mahu mengisar poket persegi. Anda mungkin bermula dengan meletakkan alat pada titik permulaan menggunakan G00. Kemudian, anda akan menggunakan G01 untuk menggerakkan alat di sepanjang tepi poket pada kadar suapan yang ditentukan.

Berikut ialah contoh program mudah untuk mengisar poket persegi:

O1000 ; Nombor program G54 ; Tetapkan sistem koordinat kerja S1000 M03 ; Tetapkan kelajuan gelendong kepada 1000 RPM dan mulakan putaran mengikut arah jam G00 X0 Y0 Z5 ; Kedudukan pantas ke titik permulaan G01 Z-5 F100 ; Turunkan alat ke kedalaman pemotongan pada kadar suapan 100 mm/min G01 X10 Y0 F200 ; Gerakkan alat di sepanjang paksi X G01 X10 Y10 F200 ; Gerakkan alat di sepanjang paksi Y G01 X0 Y10 F200 ; Gerakkan alat ke belakang sepanjang paksi X G01 X0 Y0 F200 ; Gerakkan alat ke belakang sepanjang paksi Y G00 Z5 ; Naikkan alat M05 ; Hentikan gelendong M30 ; Tamatkan program

Menggunakan Perisian CAM

Walaupun menulis kod G dengan tangan ialah cara terbaik untuk mempelajari asas, ia boleh memakan masa dan terdedah kepada ralat untuk bahagian yang kompleks. Di situlah perisian CAM (Computer-Aided Manufacturing) masuk. Perisian CAM membolehkan anda mereka bentuk bahagian dalam persekitaran 3D dan kemudian secara automatik menjana kod-G untuk CNC1165.

Terdapat banyak pakej perisian CAM berbeza yang tersedia, masing-masing mempunyai ciri dan keupayaan tersendiri. Beberapa yang popular termasuk Mastercam, Fusion 360 dan SolidWorks CAM. Pakej perisian ini menjadikannya lebih mudah untuk memprogramkan CNC1165, terutamanya untuk bahagian kompleks dengan permukaan melengkung dan ciri yang rumit.

Penyelesaian masalah dan Petua

Walaupun dengan pengaturcaraan terbaik, perkara kadang-kadang boleh menjadi salah. Berikut ialah beberapa isu biasa yang mungkin anda hadapi dan cara membetulkannya:

• Kerosakan alat: Ini boleh berlaku jika alat terlalu kusam, kadar suapan terlalu tinggi, atau kelajuan gelendong terlalu rendah. Untuk membetulkannya, pastikan anda menggunakan alat yang betul untuk kerja itu dan laraskan kadar suapan dan kelajuan gelendong mengikut keperluan.
• Kemasan permukaan yang buruk: Jika permukaan bahagian kelihatan kasar atau mempunyai kesan, ia mungkin disebabkan oleh alatan yang kusam, kadar suapan yang salah atau penggunaan bahan penyejuk yang tidak betul. Cuba tukar alat, laraskan kadar suapan atau gunakan lebih banyak penyejuk.
• Ralat program: Jika mesin tidak melakukan apa yang sepatutnya, mungkin terdapat ralat dalam kod G anda. Semak semula program anda untuk sebarang kesilapan menaip atau arahan yang salah.

Berikut ialah beberapa petua untuk membantu anda memprogram CNC1165 dengan lebih berkesan:

• Mulakan dari kecil: Jika anda baru dalam pengaturcaraan CNC, mulakan dengan bahagian mudah dan secara beransur-ansur maju ke bahagian yang lebih kompleks.
• Gunakan perisian simulasi: Banyak pakej perisian CAM mempunyai ciri simulasi yang membolehkan anda melihat pratonton proses pemesinan sebelum anda menjalankan program pada mesin. Ini boleh membantu anda menangkap sebarang ralat atau isu sebelum ia menyebabkan masalah.
• Pastikan mesin anda diselenggara: Penyelenggaraan tetap CNC1165 akan membantu memastikan ia berjalan lancar dan tepat. Ini termasuk perkara seperti membersihkan mesin, melincirkan bahagian yang bergerak dan memeriksa pemegang alat.

Mesin CNC Lain yang Anda Mungkin Minat

Jika anda berada di pasaran untuk mesin CNC, anda mungkin juga berminat dengan pilihan lain ini:

• Mesin Pengilangan Cnc Kedai Kecil: Mesin ini bagus untuk bengkel kecil atau penggemar. Ia padat, berpatutan dan masih boleh melakukan banyak perkara yang sama seperti mesin yang lebih besar.

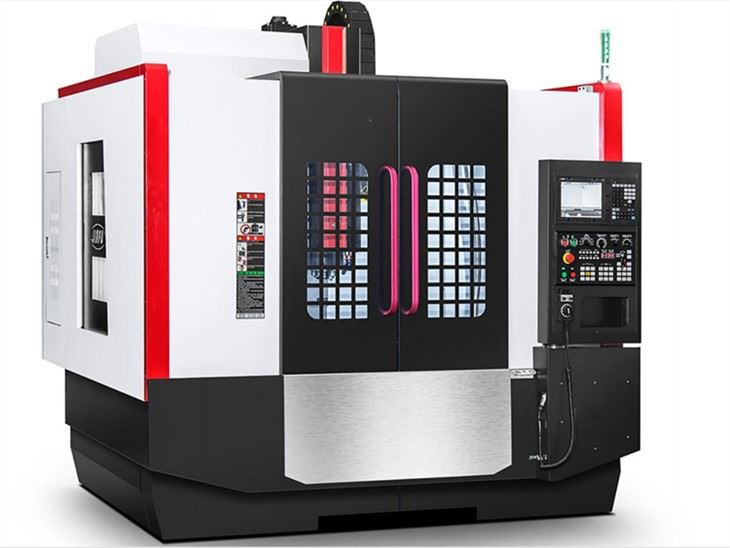

• Kilang Cnc Atas Bangku: Seperti namanya, kilang-kilang ini boleh diletakkan di atas bangku. Ia sesuai untuk projek pemesinan berskala kecil dan mudah untuk disediakan dan digunakan.
• Mesin Pengilangan Cnc VMC: VMC adalah singkatan kepada Vertical Machining Center. Mesin ini serupa dengan CNC1165 tetapi mungkin mempunyai ciri dan keupayaan yang berbeza. Ia sering digunakan untuk pemesinan ketepatan tinggi bahagian besar.

Penggulungan dan Jemputan untuk Bersambung

Nah, itulah gambaran keseluruhan asas tentang cara memprogram Pusat Pemesinan Menegak Cnc CNC1165. Saya harap blog ini telah membantu anda. Jika anda berminat untuk membeli CNC1165 atau mempunyai sebarang pertanyaan tentang pengaturcaraan atau penggunaannya, jangan teragak-agak untuk menghubungi. Kami di sini untuk membantu anda setiap langkah.

Rujukan

• "Buku Panduan Pengaturcaraan CNC" oleh George Schneider
• "Pemrograman Mastercam Mill X2" oleh Paul Soltan
• Sumber dalam talian daripada pengeluar alat mesin dan tapak web industri
