Perangkap biasa untuk 90% pemula merangka! Dimensi yang hilang selalunya berpunca daripada urutan anotasi yang salah-simpan panduan ini untuk rujukan masa hadapan!
Untuk mengelakkan kehilangan dimensi semasa membuat lukisan mekanikal, pertimbangkan langkah berikut:
1. Sebelum merangka, kenal pasti dimensi yang diperlukan berdasarkan bentuk dan fungsi bahagian dan senaraikannya dalam jadual untuk semakan sistematik semasa proses. Walau bagaimanapun, untuk menjimatkan masa, kaedah ini jarang digunakan dalam amalan.

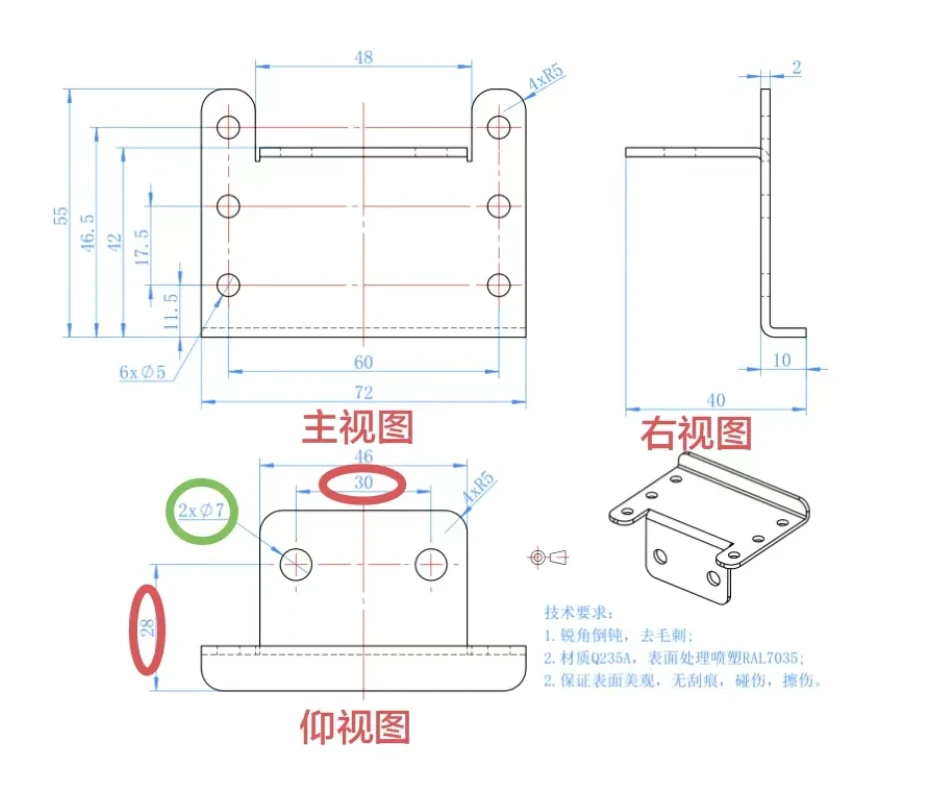

2. Ikut urutan logik apabila menganotasi dimensi: mulakan dengan dimensi keseluruhan (jumlah panjang, lebar dan tinggi), teruskan ke dimensi kedudukan yang mentakrifkan lokasi ciri tertentu dan selesai dengan dimensi saiz. Sebagai contoh, dalam lukisan di bawah, nilai "28" dan "30" (dibulatkan dengan merah) menentukan kedudukan lubang, manakala dua nilai "diameter 7" (dibulatkan dengan warna hijau) menentukan saiznya. Apabila membuat anotasi, tanya diri anda: "Apakah dimensi yang diperlukan untuk mesin ciri khusus ini?" Ini membantu menentukan dengan tepat dimensi yang hendak disertakan. Setelah semua dimensi ditanda, gunakan toleransi pada kawasan yang memerlukan ketepatan.
3. Untuk bahagian yang kompleks, gunakan berbilang paparan untuk mewakili geometri dengan jelas dan anotasikan dimensi yang sepadan pada setiap paparan untuk memastikan tiada apa-apa yang terlepas.
4. Perhatikan penempatan titik perpuluhan dan pemformatan berangka untuk memastikan ketepatan dimensi.
5. Selepas membuat anotasi, jalankan semakan menyeluruh untuk mengesahkan setiap dimensi. Semak setiap ciri secara individu-menilai keperluan kedudukan, saiz dan toleransinya-dan akhirnya sahkan keseluruhan panjang, lebar dan ketinggian untuk memastikan tiada peninggalan atau ralat. Peringkat semakan lukisan adalah penting.
