Dalam pemasangan dan penyelenggaraan peralatan dan saluran paip, pengetatan bolt bebibir, nampaknya operasi asas, sebenarnya merupakan langkah penting dalam memastikan prestasi pengedap peralatan dan mencegah kemalangan kebocoran. Mengetatkannya terlalu longgar boleh menyebabkan kebocoran media, manakala mengetatkannya terlalu banyak boleh menyebabkan bolt pecah dan kehilangan keanjalan gasket. Ini terutama berlaku untuk peralatan kritikal yang tertakluk kepada suhu tinggi, tekanan tinggi, dan keadaan mudah terbakar atau meletup; walaupun sedikit penyelewengan operasi boleh menyebabkan bahaya keselamatan. Jadi bagaimanakah bolt bebibir perlu diketatkan dengan betul? Alat manakah yang harus digunakan dalam senario yang berbeza? Bagaimanakah pengetatan panas perlu dikawal semasa proses pemanasan? Artikel ini akan memberikan gambaran keseluruhan terperinci tentang set lengkap keperluan operasi standard untuk pengetatan bolt bebibir, daripada pemeriksaan awal kepada penggunaan alat dan spesifikasi pengetatan panas, menerangkan segala-galanya dengan jelas dan teliti.
Keperluan Teknikal untuk Mengetatkan Bebibir Semasa Pemasangan Peralatan dan Talian Paip
01
(1) Pemeriksaan Pengikat Bebibir
Pemeriksaan Gasket: Gasket baru, bersih dan kering mesti digunakan semasa pemasangan. Periksa kerosakan, kecacatan dan isu lain dengan teliti. Gasket lama tidak boleh digunakan semula. Sebelum pemasangan, sahkan spesifikasi gasket dan penarafan tekanan untuk memastikan konsistensi lengkap dengan tanda bebibir.
Pemeriksaan Bebibir: Sebelum pemasangan, periksa permukaan pengedap bebibir untuk mengesan calar, penyok, kotoran, kakisan, burr atau kerosakan lain. Jika lekuk jejari atau calar yang menembusi permukaan pengedap bebibir melebihi kedalaman 0.2mm dan meliputi lebih daripada separuh lebar permukaan pengedap gasket, bebibir mesti diganti atau permukaan pengedap mesti-dimesin semula dan dibaiki. Permukaan sokongan nat di bahagian belakang bebibir hendaklah rata dan selari. Pemeriksaan penjajaran bebibir mesti mematuhi dengan ketat keperluan yang berkaitan untuk pemasangan saluran paip dalam seksyen 6.2 "Spesifikasi SH3501-2011 untuk Pembinaan dan Penerimaan Talian Paip untuk Media Sangat Toksik dan Mudah Terbakar dalam Industri Petrokimia".
Pemeriksaan Bolt dan Nat: Patuhi dengan ketat keperluan reka bentuk peralatan dan saluran paip, mengesahkan model dan spesifikasi bolt dan nat untuk memastikan pemilihan yang betul. Benang dan permukaan sentuhan mestilah bebas daripada kotoran, karat, skala, penyok, burr, serpihan dan kekotoran lain yang boleh menjejaskan tork pengetatan.
Membaiki bolt dengan mengimpal atau pemesinan adalah dilarang sama sekali. Selepas bebibir diketatkan, sekurang-kurangnya dua benang lengkap hendaklah didedahkan pada bahagian luar nat. Bolt dan nat mesti dilincirkan sebelum digunakan untuk mengurangkan pekali geseran semasa mengetatkan dan meningkatkan rintangan anti-gelinciran dan kakisannya.
Benang stud, benang nat dan permukaan sentuhan mesti dicairkan dan dikeringkan sebelum menggunakan pelincir. Pelincir hendaklah digunakan secara seragam dan sistematik pada benang bolt, benang nat, permukaan galas nat, pencuci, dan permukaan sokongan nat bebibir. Ejen anti-rampas-suhu tinggi-boleh digunakan bergantung pada keadaan pengendalian.
Kaedah kimpalan atau pemesinan tidak dibenarkan untuk membaiki bolt. Selepas pemasangan bebibir dan mengetatkan, sekurang-kurangnya dua benang mesti didedahkan di luar nat. Bolt dan nat mesti dilincirkan sebelum digunakan untuk memastikan pekali geseran yang rendah semasa mengetatkan dan meningkatkan rintangan anti-gelinciran dan kakisannya. Benang stud, benang nat dan permukaan sentuhan mesti dicairkan dan dikeringkan sebelum menggunakan pelincir.
(2) Kaedah Mengetatkan Bebibir
Menggunakan tork-sepana kotak atau sepana tukul kurang tork: Sesuai untuk mengetatkan bebibir pada peralatan konvensional dan saluran paip biasa. Alat yang sesuai hendaklah dipilih berdasarkan spesifikasi bolt dan penarafan tekanan bebibir. Keperluan mengetatkan adalah seperti berikut:

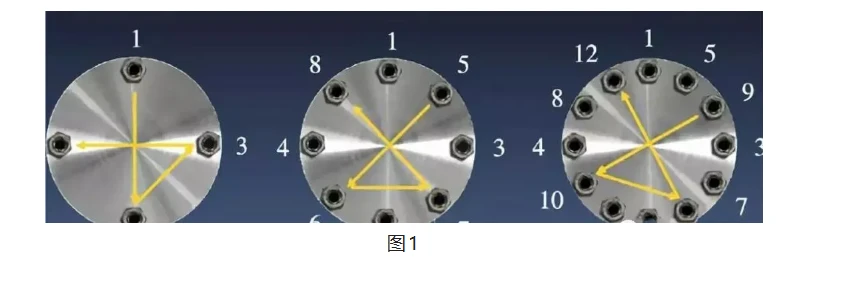

1) Unit penyelenggaraan harus membangunkan pelan pengetatan, mengetatkan bebibir secara simetri dan menomborkannya mengikut urutan pengetatan, merujuk kepada Rajah 1 dan 2.
2) Gunakan empat bolt pada kedudukan 1, 2, 3, dan 4 untuk meletakkan gasket, memastikan bahagian tengah gasket yang dibalut berada di dalam tepi bebibir.
3) Ketatkan bolt kedudukan dengan tangan, kemudian masukkan bolt stud yang lain dan ketatkan dengan tangan untuk mengimbangi beban, pastikan sekurang-kurangnya dua benang terdedah pada setiap hujung nat.
4) Berdasarkan-peralatan dan bebibir di tapak, hitung bilangan kitaran pengetatan (sekurang-kurangnya 3) dan beban tukul (daya) untuk setiap kitaran pengetatan, pengetatan dalam tertib menaik (cth, 50%, 80% dan 100%). Jangan gunakan beban terlalu cepat atau terlalu berat untuk mengelakkan kegagalan pengedap gasket. 5) Urutan pengetatan menggunakan sepana tork atau sepana tukul:
Ketatkan dua bolt bertentangan jejari kepada beban tukul yang telah ditetapkan (daya);
Ketatkan sepasang bolt seterusnya kira-kira 90 darjah mengelilingi dari dua sebelumnya;
Teruskan mengetatkan sehingga semua bolt yang tinggal diketatkan kepada beban tukul yang telah ditetapkan.
6) Akhir sekali, ketatkan semua bolt secara berurutan mengikut arah jam atau lawan jam pada 100% beban tukul (daya).
Sepana kilas: Sesuai untuk-suhu tinggi,-tekanan tinggi, mudah terbakar dan peralatan meletup serta bebibir paip. Keperluan mengetatkan adalah seperti berikut:
1) Unit penyelenggaraan mesti membangunkan pelan pengetatan, menentukan tork yang sesuai, dan menjalankan semakan reka bentuk berdasarkan kekuatan bolt, tekanan pengedap awal dan kerja gasket, dan tekanan sederhana, untuk mengelakkan pecah bolt dan kehilangan keanjalan gasket akibat daya pengetatan yang berlebihan, yang membawa kepada kegagalan pengedap.
2) Ketatkan bebibir secara simetri, menomborkan urutan pengetatan seperti yang ditunjukkan dalam Rajah 1 dan 2.
3) Letakkan gasket pada kedudukan 1, 2, 3, dan 4 menggunakan empat bolt, pastikan bahagian tengah gasket luka berada di dalam tepi bebibir.
4) Ketatkan bolt kedudukan dengan tangan. Kemudian masukkan bolt stud yang tinggal dan tangan-ketatkannya untuk mengimbangi beban, memastikan sekurang-kurangnya dua benang terdedah pada setiap hujung nat.
5) Berdasarkan-peralatan dan bebibir di tapak, hitung bilangan kitaran pengetatan (sekurang-kurangnya 3) dan tork untuk setiap kitaran pengetatan, meningkatkan tork secara berurutan dari terendah ke tertinggi (cth, 50%, 80%, 100%). Jangan gunakan beban terlalu cepat atau berlebihan untuk mengelakkan kegagalan pengedap gasket.
6) Urutan mengetatkan dengan sepana tork:
Ketatkan kedua-dua bolt bertentangan jejari kepada tork yang telah ditetapkan;
Ketatkan sepasang bolt seterusnya kira-kira 90 darjah mengelilingi dari dua sebelumnya;
Teruskan mengetatkan sehingga semua bolt yang tinggal diketatkan kepada tork yang telah ditetapkan.
7) Akhir sekali, ketatkan semua bolt secara berurutan mengikut arah jam atau lawan jam kepada nilai tork 100%.
8) Catatkan nilai tork untuk rujukan penyelenggaraan masa hadapan.
Penegang bolt: Sesuai untuk peralatan kritikal dan bebibir paip yang tertakluk kepada suhu tinggi, tekanan tinggi, bahan mudah terbakar dan meletup. Keperluan mengetatkan adalah seperti berikut:
1) Unit penyelenggaraan harus membangunkan pelan pengetatan, menentukan daya tegangan yang sesuai, dan mengesahkan reka bentuk berdasarkan kekuatan bolt, tekanan pengedap awal dan kerja gasket, dan tekanan sederhana, untuk mengelakkan bolt pecah dan kehilangan keanjalan gasket akibat daya pengetatan yang berlebihan, yang membawa kepada kegagalan pengedap.
2) Apabila mengetatkan bolt secara individu (berperingkat-peringkat) dengan penegang bolt, ikut prinsip pengetatan bolt seragam dan rujuk pada urutan pengetatan sepana tork.
3) Semasa proses penegangan bolt, bilangan kitaran penegangan harus ditentukan dengan munasabah, dan tekanan perlu ditingkatkan secara berurutan dari kecil ke besar (cth, 50%, 80%, 100%). Tekanan hendaklah digunakan secara sama rata dan selepas setiap peningkatan tekanan, ia harus distabilkan sebelum peningkatan selanjutnya untuk mengelakkan daya hentaman berlebihan yang menjejaskan kesan pra-mengetatkan bolt.
4) Catatkan nilai tekanan untuk rujukan penyelenggaraan masa hadapan.
Keperluan Pengetatan Panas untuk Peralatan dan Talian Paip Semasa-permulaan
02
(1) Pengetatan Panas mengikut suhu dalam Jadual 1
Jadual 1 Suhu Mengetatkan Panas dan Sejuk untuk Peralatan dan Talian Paip Unit: darjah
Nota: Pengetatan panas dan sejuk tidak diperlukan untuk suhu operasi antara -29 darjah dan 250 darjah .
(2) Pengetatan panas atau sejuk hendaklah dilakukan selepas suhu peralatan dan saluran paip telah stabil. Alat kalis letupan-harus digunakan dan operasi pemanasan atau tekanan tidak boleh dilakukan semasa mengetatkan.
(3) Apabila mengetatkan, disyorkan untuk bermula dari jurang bebibir dengan jurang terbesar dan mengetatkan secara simetri. Jika ada kebocoran, ketatkan kebocoran dahulu. (4) Semasa peralatan dan proses pemanasan saluran paip pada permulaan operasi, pemeriksaan ketat diperlukan. Gunakan sepana tork pada tork 100% atau gunakan tukul kalis letupan-untuk menukul nat ke arah mengetatkan untuk memeriksa kelonggaran.
