Mesin Larik CNC 6 INCI

Dongguan Jide Precision Machinery Technology Co., Ltd. ialah salah satu pengeluar dan pembekal mesin larik cnc 6 inci yang paling boleh dipercayai di China. Jika anda akan memborong mesin larik cnc 6 inci berkualiti tinggi buatan China, dialu-alukan untuk mendapatkan sebut harga dan sampel percuma dari kilang kami. Semua produk yang disesuaikan dengan kualiti yang tinggi dan harga yang kompetitif.

Maklumat Teknikal

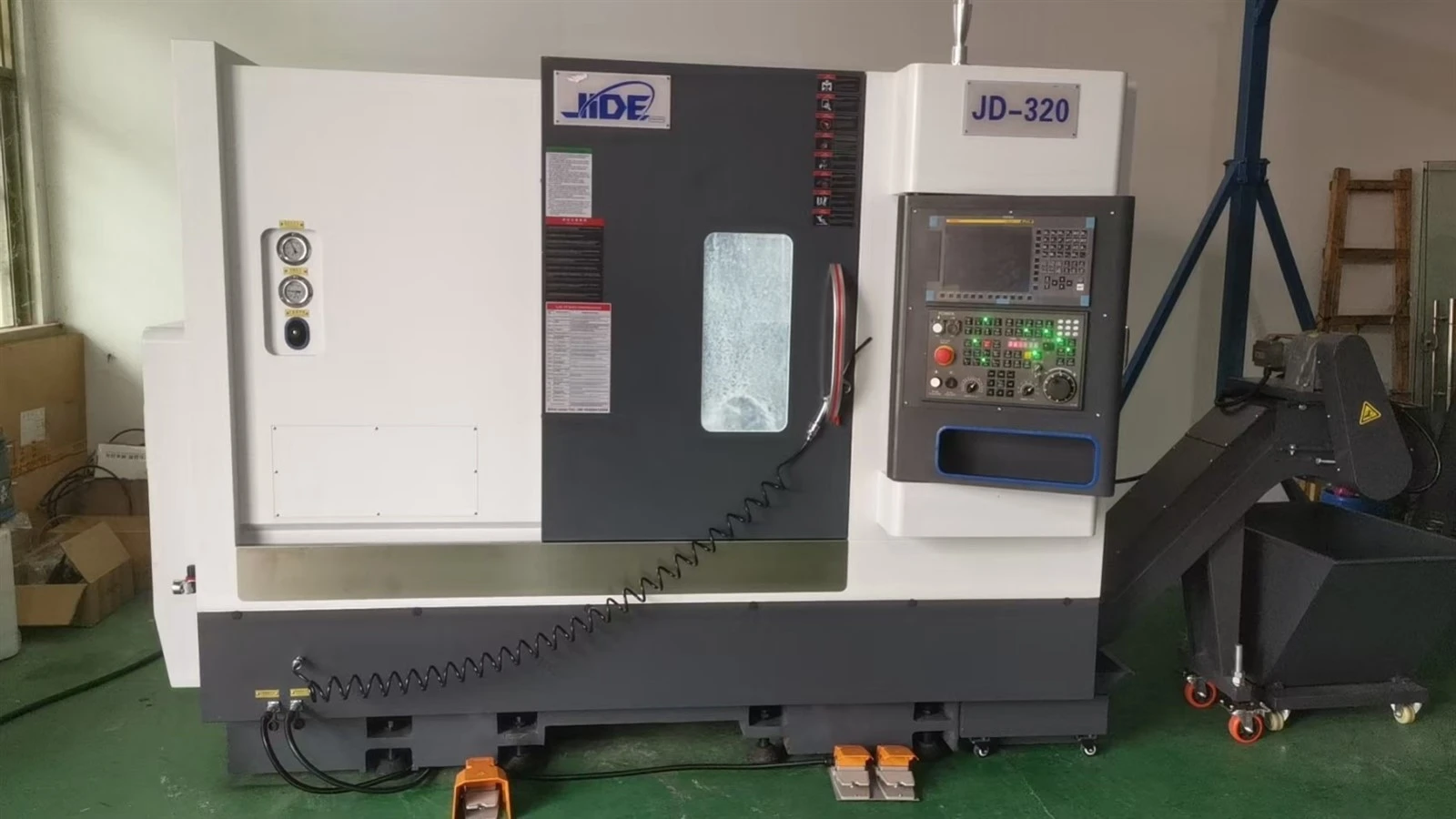

JD-320Mesin pelarik CNC menggunakan-kekuatan tinggi besi tuang tugas berat, struktur padat, kekuatan yang baik, kekerasan yang betul, pekali geseran rendah dan-pelincir sendiri. Struktur kotak penting bagi katil asas meningkatkan ketegaran dan kestabilan keseluruhan alat mesin. Ia mempunyai fungsi menyerap getaran, yang mengurangkan kehilangan alat dan meningkatkan kualiti bahan kerja. Ia menyediakan pengguna dengan jaminan kecekapan tinggi dan kebolehpercayaan yang tinggi dalam penggunaan.

Ciri-ciri utama mesin ini :

Thecondong 30 darjahsusun atur sangat meningkatkan lenturan dan ketegaran kilasan alat mesin di tempat kerja.Pangkalan katil bersepadudengan ketegaran yang tinggi dan kestabilan yang tinggi memberikan jaminan yang kukuh untuk ketepatan tinggi keseluruhan mesin.

Unit gelendong ialah gelendong bebas (jenis lengan). Sistem spindle berketepatan tinggi-telah menjalani ujian keseimbangan dinamik yang ketat, dengan ketepatan tinggi, pengekalan ketepatan yang baik dan kestabilan terma yang baik. Kelajuan maksimum boleh dicapai4000rpm. Ketepatan tinggi, ketegaran tinggi, kelajuan tinggi dan kecekapan tinggi unit gelendong membolehkan keseluruhan mesin bukan sahaja menyelesaikan kemasan, tetapi juga melakukan pemesinan kasar dan pemotongan berat untuk pengguna.

Stok ekor dipacu secara hidraulik, dan lengan secara automatik mengembang dan mengecut dengan ketegaran yang baik. Pengguna boleh menggunakan panel atau suis kaki untuk mengawalnya, yang menjimatkan masa dan usaha serta menyediakan kecekapan tinggi untuk pemprosesan alat mesin.

Konfigurasi standard bagi Taiwan SWIFT 12stesenservoturet menyediakan pengguna dengan bahagian pemesinan yang mudah, praktikal dan boleh dipercayai.

Sistem suapan digerakkan secara langsung oleh motor servo dengan ciri-ciri ketegaran, ketepatan dan tindak balas dinamik yang baik. Alat mesin dilengkapi dengan ROLLER TaiwanHIWIN/PMIrel panduan skru.

6. Mesin ini menyediakan pengguna sistem hidraulik dan pelinciran yang lengkap, menggunakan-pam hidraulik berkualiti tinggi dan injap hidraulik serta komponen lain untuk mengurangkan kadar kegagalan dengan banyak. Alat mesin menggunakan pelinciran automatik kuantitatif terpusat.

Konfigurasi mesin:

Spesifikasi hidung gelendong A2-5 jenama teratas Taiwan

Lekapan 6" Hollow Chuck jenama teratas Taiwan, silinder atas taiwan

Kuasa motor utama yang disyorkan 5.5/7.5kw

Kelajuan gelendong maksimum yang dibenarkan 0-4000rpm

Diameter bar Φ45mm

Diameter pusingan maksimum atas katil Φ430mm

Diameter pemprosesan maksimum Φ320mm

Panjang pemprosesan maksimum 350mm

Parameter paksi suapan Spesifikasi skru X/Zball 3210/3210

Spesifikasi X/Z guideway 30/30 roller linear guideway

Perjalanan had paksi X/Z 160/450mm

Mod sambungan paksi X/Z: gandingan sambungan terus

Pengesyoran kuasa motor paksi X/Z 8/ 12

Turret 80 ketinggian tengah menara stesen 12T Taiwan SWIFT

Saiz alat 20

Lejang maksimum ekor 280mm

Model lengan tailstock MT4

Bentuk Tailstock Tolak silinder minyak

Panjang X lebar X tinggi 2480X1650X1680

Berat kira-kira berat (KG) 3800

Konfigurasi
Bahagian pemotongan alat memusing terdiri daripada tepi pemotong utama, tepi pemotong sekunder, muka garu, muka rusuk dan muka rusuk sekunder. Geometrinya ditakrifkan oleh sudut rake ( o), sudut kelegaan ( o ), sudut tepi pemotong utama (κr), sudut condong ( S), sudut tepi pemotong kecil (κr'), dan jejari hidung (rε). Pemilihan parameter geometri ini bergantung kepada pelbagai faktor dan mesti ditentukan berdasarkan keadaan tertentu. Sudut rake ( o) dipilih mengikut komposisi dan kekuatan bahan bahan kerja; nilai yang lebih kecil dipilih apabila memotong-bahan berkekuatan tinggi. Contohnya, apabila menggunakan alat pemusing karbida bersimen untuk memotong keluli karbon biasa, sudut rake ditetapkan antara 10 darjah dan 15 darjah , manakala untuk kromium-keluli mangan atau keluli dikeraskan, ia berjulat dari -2 darjah hingga -10 darjah . Secara amnya, sudut kelegaan ditetapkan antara 6 darjah dan 10 darjah . Sudut canggih utama (κr) ditentukan oleh ketegaran sistem pemesinan, biasanya antara 30 darjah hingga 75 darjah; nilai yang lebih besar dipilih apabila ketegaran adalah lemah. Apabila memusing aci berlangkah, sudut ditetapkan kepada 90 darjah atau lebih untuk disesuaikan dengan kaedah pemotongan tertentu.

bahan
Jejari hidung (rε) dan sudut tepian kecil (κr') biasanya dipilih berdasarkan keperluan kekasaran permukaan. Sudut kecondongan ( S) ditentukan oleh arah aliran cip yang dikehendaki dan kekuatan canggih. Konfigurasi muka rake alat (Rajah 2) bergantung terutamanya pada sifat kedua-dua bahan bahan kerja dan bahan alat. Jenis yang paling mudah ialah muka rake rata; muka rake rata dengan sudut positif sesuai untuk-alat pusing keluli berkelajuan tinggi dan alatan karbida bersimen yang digunakan untuk operasi penamat.
